Principio de funcionamiento

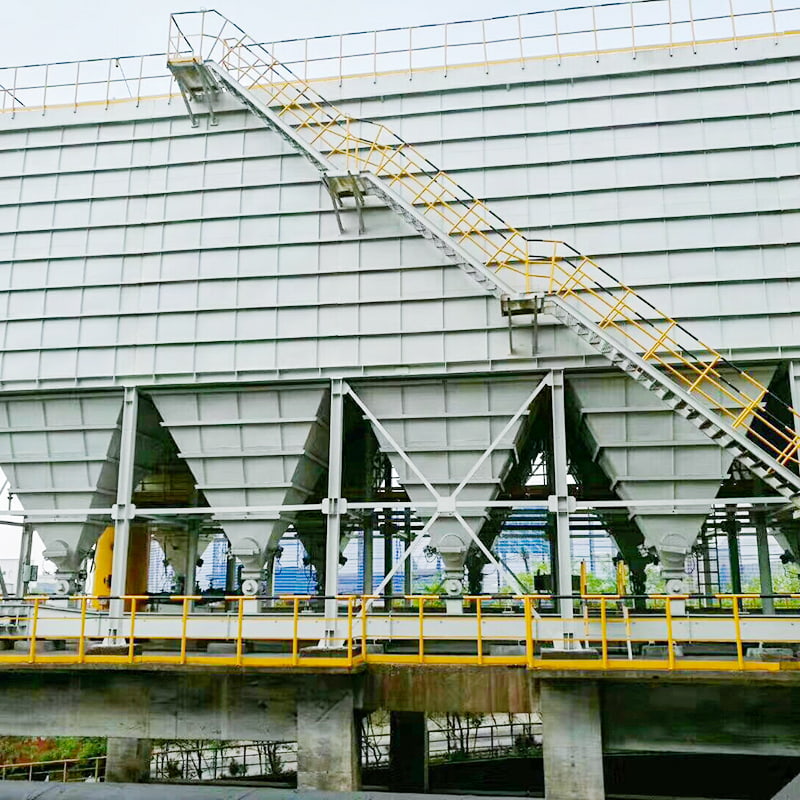

El colector de polvo consta de una tolva, una cámara superior, una cámara intermedia y una cámara inferior. Las cámaras superior, media e inferior tienen cámaras. Durante el funcionamiento, el aire cargado de polvo ingresa a la tolva a través del conducto de entrada de aire. El polvo grueso cae directamente al fondo de la tolva, mientras que el polvo fino es transportado hacia arriba por el flujo de aire hacia las cámaras media e inferior.

El polvo se acumula en la superficie exterior de las bolsas filtrantes. El aire filtrado ingresa a la cámara superior y viaja al colector de aire limpio —el conducto de escape— antes de ser descargado a la atmósfera por un extractor de aire. El polvo de la tolva se descarga mediante un sistema de transporte.

El proceso de limpieza comienza cerrando el conducto de salida de aire limpio de la cámara, eliminando el flujo de aire a través de los filtros de bolsas. Luego se abre la válvula de pulso y se dirige aire comprimido desde la fuente de aire a través de la bolsa de aire, la válvula de pulso y la boquilla en el tubo de inyección en un tiempo muy corto (0,065-0,085 segundos) para limpiar cada bolsa de filtro. La válvula de cierre se cierra durante un tiempo suficiente para garantizar que el polvo eliminado de las bolsas de filtro después del proceso de inyección se deposite en la tolva, evitando que el polvo sea "readsorbido" por el flujo de aire hacia las bolsas de filtro adyacentes después de salir de la superficie de la bolsa. Esto garantiza una limpieza exhaustiva de la bolsa. Un controlador programable PLC controla automáticamente la válvula de escape, la válvula de pulso y la válvula de descarga de cenizas.

Características principales
1. Al utilizar tecnología de limpieza por inyección de pulsos con parada de flujo de aire en cámaras separadas, este sistema supera las deficiencias de los colectores de polvo por pulsos y los sistemas de retrolavado de cámaras separadas. Ofrece una gran capacidad de limpieza, excelentes resultados de eliminación de polvo, bajas concentraciones de emisiones, mínima fuga de aire, bajo consumo de energía, huella mínima, operación confiable y excelentes beneficios económicos.

2. Al utilizar la limpieza por chorro de pulso en cámaras separadas con cierre del flujo de aire, se logra una limpieza profunda con un solo chorro. Esto extiende el ciclo de limpieza, reduce el consumo de energía de limpieza y reduce significativamente el consumo de aire comprimido. Esto también reduce la fatiga en las bolsas filtrantes y las válvulas de pulso, aumentando exponencialmente su vida útil.

3. La inspección y el reemplazo de bolsas se pueden realizar en cámaras separadas sin detener el ventilador del sistema y en condiciones normales de funcionamiento del sistema. Las bolsas filtrantes utilizan anillos de expansión elásticos para un excelente sellado y confiabilidad. La jaula de bolsa de filtro poligonal reduce la fricción entre la bolsa y la jaula, extendiendo la vida útil de la bolsa y facilitando su extracción.

4. El sistema de bolsas utiliza un sistema de extracción superior. Durante el reemplazo de la bolsa, se retira la jaula y las bolsas sucias se colocan en la tolva inferior de la cámara y se retiran a través de una alcantarilla, mejorando las condiciones operativas de reemplazo de la bolsa.

5. La cámara presenta un diseño hermético para un excelente sellado. La puerta de inspección está hecha de material sellador de alta calidad. El queroseno se utiliza para la detección de fugas durante el proceso de fabricación, lo que da como resultado una tasa de fuga de aire muy baja. 6. Equipado con el sistema de ahorro energético Bi-Get y el sistema de limpieza de bolsas Emc, el sistema funciona con un bajo consumo energético.

7. Los conductos de entrada y salida del colector de polvo de bolsa de chorro de pulso con cámara están dispuestos de forma compacta, lo que reduce la resistencia al flujo de aire.

8. Todo el sistema está controlado por un PLC, lo que permite la limpieza y descarga automática de polvo, el control automático de la temperatura y una alarma de sobretemperatura.
