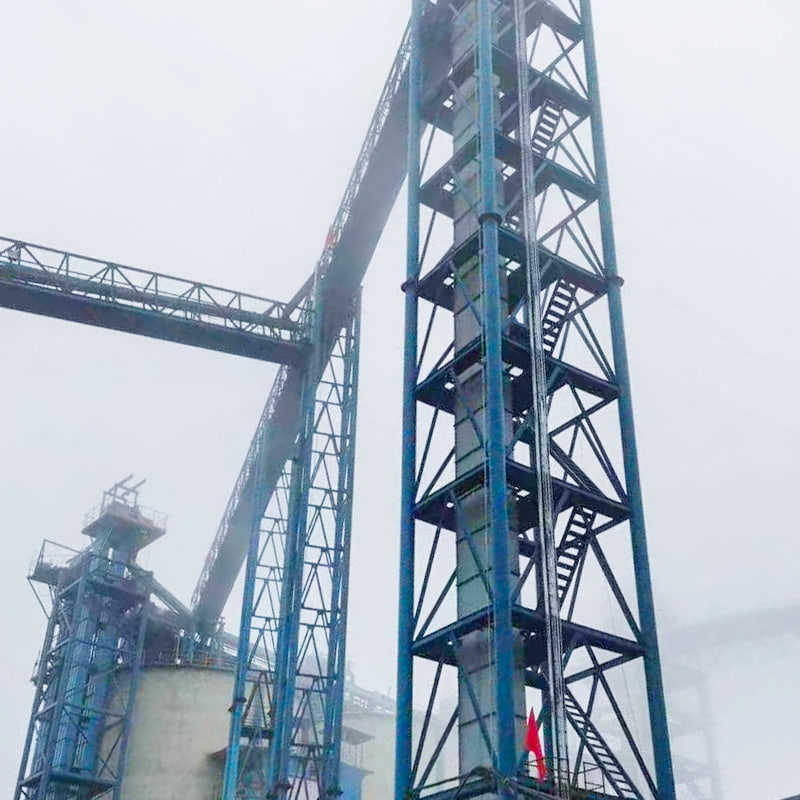

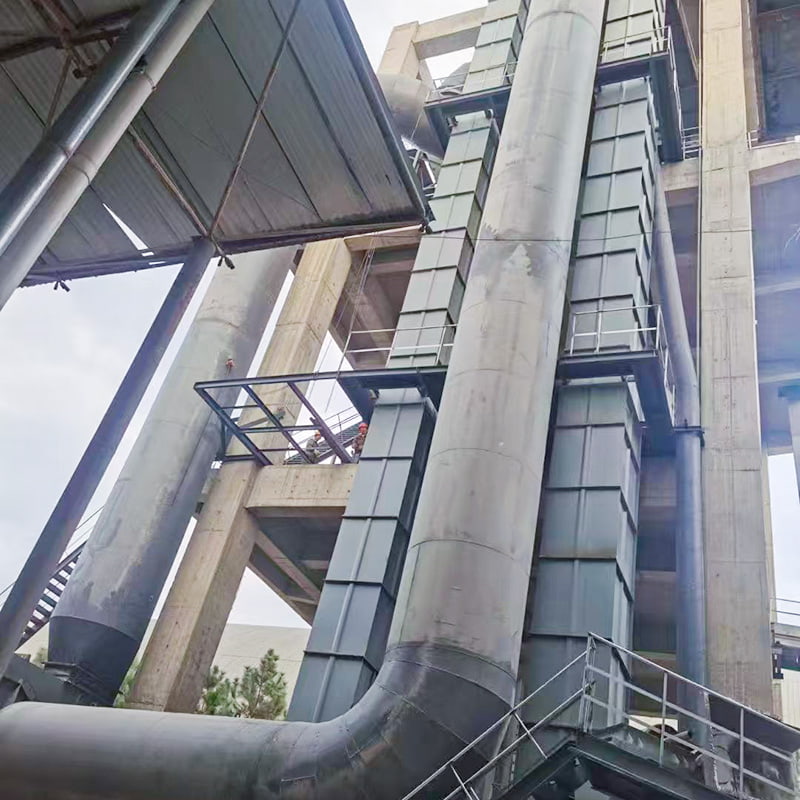

Los elevadores de cangilones con cadena de placas de la serie NSE vienen en más de una docena de modelos básicos: NSE100 a NSE1900, con capacidades de elevación que van desde 100 m³/h a 1900 m³/h. Cada modelo presenta una velocidad de elevación y una forma de tolva diferentes (tipo D, tipo A y tipo L) dependiendo del material que se transporta. La velocidad máxima de elevación es de ≤71 m/min y la altura máxima de elevación es de 65 m. También podemos diseñar modelos extendidos con capacidades entre los modelos anteriores según los requisitos del usuario.

Características

● Gran capacidad de transporte

Esta serie de ascensores ofrece la mayor capacidad de transporte entre ascensores de dimensiones de sección transversal similares, con una capacidad de elevación de 100-1900 m³/h.

● Amplio rango de elevación

Este tipo de ascensor tiene requisitos mínimos en cuanto a tipo de material y propiedades. Puede levantar no sólo materiales generales en polvo y granulados, sino también materiales abrasivos. La temperatura requerida del material es ≤200°C.

● Baja potencia de accionamiento

Este ascensor utiliza alimentación de entrada, descarga de inducción y una disposición de tolva de gran capacidad y densamente empaquetada. Esto elimina el reflujo y la extracción durante la elevación del material, lo que resulta en una baja potencia reactiva y un ahorro de energía de aproximadamente el 30% en comparación con los elevadores de cadena.

● Larga vida útil

El elevador utiliza alimentación de entrada, eliminando la necesidad de recoger el cubo y garantizando la vida útil de la tolva. En condiciones normales de uso, la cadena transportadora tiene una vida útil de más de tres años.

● Alta confiabilidad operativa

Los principios de diseño avanzados y los métodos de procesamiento garantizan la confiabilidad de toda la unidad, lo que facilita la operación y el mantenimiento, con un número mínimo de piezas desgastadas y un tiempo sin problemas superior a 20.000 horas.

● Componentes estructurales/componentes operativos

Compuesto por una tolva y una cadena de rodillos de casquillo.

● Unidad de accionamiento

Compuesto por un reductor principal, acoplamiento hidráulico, motor principal y motor reductor auxiliar. La unidad de accionamiento se puede instalar en posición izquierda o derecha.
Instalación a la izquierda: La unidad de accionamiento está ubicada en el lado izquierdo de la carcasa, frente a la entrada de alimentación.
Instalación a la derecha: La unidad de accionamiento está ubicada en el lado derecho de la carcasa, frente a la entrada de alimentación.

● Unidad principal

Consta de la carcasa superior, la cubierta superior y el conjunto del eje del cabezal.
Carcasa intermedia: Disponible con una sección intermedia de soporte conectada a la carcasa superior, una sección intermedia con puerta de inspección, una sección intermedia estándar (2,5 m de altura) y secciones intermedias personalizadas con alturas de 1 m y 1,5 m. Estas secciones se pueden ajustar a diferentes alturas en incrementos de 0,5 m utilizando un polipasto.

●Unidad de cola

Consiste en la carcasa inferior, la entrada de alimentación, el conjunto del eje de cola y el dispositivo tensor (opcionalmente equipado con un medidor de nivel y un interruptor de detección de velocidad).
